É comum escolher um misturador estático apenas pelo diâmetro nominal da tubulação. Na prática, isso pode gerar:
O dimensionamento correto considera vazão, velocidade, viscosidade, produto dosado, pressão disponível e objetivo da mistura.
Baixe nosso catálogo de misturadores estáticos:
Dimensionar um misturador estático significa definir uma configuração capaz de promover a mistura desejada sem impor perda de carga incompatível com a instalação.
A seleção não deve ser baseada apenas no diâmetro nominal da tubulação. O projeto precisa considerar vazão mínima, nominal e máxima, diâmetro interno real, velocidade, densidade, viscosidade, produto dosado, concentração, pressão e material de construção.
Quando esses dados são avaliados em conjunto, o equipamento tende a entregar melhor homogeneização, menor risco operacional e integração hidráulica mais previsível.
Avaliar vazão mínima, nominal e máxima para a faixa real de operação.
Relacionar vazão e diâmetro interno para estimar a intensidade da mistura.
Definir grau de homogeneização e quantidade preliminar de elementos.
Confirmar se a bomba suporta a resistência hidráulica do equipamento.
O equipamento deve funcionar em toda a faixa operacional, e não apenas na vazão de projeto.
O diâmetro nominal pode diferir do diâmetro hidráulico real, especialmente em linhas plásticas ou com conexões específicas.
Densidade, viscosidade, temperatura, sólidos, abrasividade, corrosividade, concentração e vazão de dosagem alteram a seleção.
A aplicação pode envolver dispersão, diluição, neutralização, coagulação, floculação inicial, homogeneização ou ajuste de pH.
A velocidade média é calculada pela relação v = Q ÷ A, onde Q é a vazão em m³/s e A é a área interna da tubulação.
Para tubulação circular, a área é estimada por A = πD² ÷ 4, usando o diâmetro interno real.
O Reynolds é estimado por Re = ρvD ÷ μ e ajuda a avaliar o regime laminar, transicional ou turbulento.
O tempo interno é curto. A eficiência vem da divisão, redistribuição e recombinação das correntes dentro do corpo do misturador.
O dimensionamento de um misturador estático combina vazão, diâmetro interno, velocidade, regime de escoamento e perda de carga. As fórmulas abaixo ajudam a organizar os dados de entrada antes da seleção final do corpo, dos elementos internos e do material construtivo.
A vazão deve ser convertida para unidades coerentes e comparada com a área hidráulica real da tubulação. O diâmetro nominal nem sempre representa o diâmetro interno.
A velocidade indica a intensidade hidráulica disponível para promover divisão, redistribuição e recombinação das correntes dentro do misturador.
O Reynolds ajuda a avaliar se o escoamento é laminar, transicional ou turbulento, influenciando geometria e quantidade de elementos.
A perda de pressão depende da velocidade, da densidade, do coeficiente da geometria e da quantidade de elementos internos.
Considere vazão de 20 m³/h, diâmetro interno de 50 mm, fluido próximo da água e temperatura ambiente. A vazão deve ser convertida para m³/s, a área interna calculada e então a velocidade determinada.
Pode gerar baixa turbulência, distribuição irregular, estratificação, mistura incompleta e necessidade de maior comprimento.
Pode aumentar a perda de carga, o esforço hidráulico, a demanda da bomba e o desgaste em fluidos abrasivos.
A relação geral é ΔP = K × ρv² ÷ 2, em que K representa o coeficiente do conjunto, ρ é a densidade e v é a velocidade.
Mais elementos podem melhorar a homogeneização, mas também aumentam a resistência hidráulica.
Incrustação, sólidos, polímeros, precipitados e variações de viscosidade podem elevar a perda de carga real ao longo do tempo.
A perda do misturador deve ser comparada com pressão disponível, curva da bomba, perdas existentes e margem operacional.
O mesmo diâmetro de tubulação pode exigir configurações diferentes. A seleção muda conforme fluido, produto dosado, pressão disponível e qualidade de mistura esperada.
O número de elementos deve acompanhar o grau de homogeneização necessário para o processo.
Fluidos viscosos ou escoamentos laminares normalmente exigem maior atenção à geometria e ao comprimento.
Dispersar um reagente não é a mesma coisa que atingir uniformidade elevada em toda a seção de fluxo.
Não existe comprimento universal para todas as instalações. A seleção precisa considerar a aplicação real.

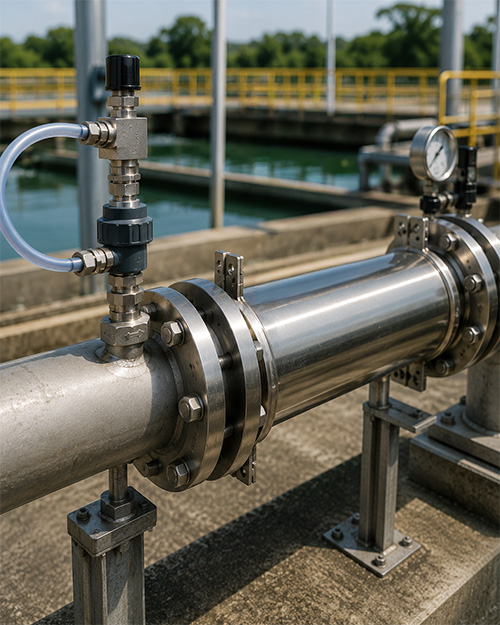

O reagente deve alcançar a região ativa do misturador sem criar zonas de deposição ou reação localizada.
Injeção central, radial, lança de dosagem e válvula de retenção devem ser avaliadas conforme vazão, produto e compatibilidade química.
Dosar muito antes do misturador pode causar reação prematura, incrustação, precipitação, corrosão localizada e mistura desigual.
Polímeros podem ser sensíveis ao cisalhamento, concentração de preparo, envelhecimento da solução e ponto de aplicação.
Indicado para água, aplicações sanitárias, alimentos, processos químicos compatíveis e condições de maior pressão.
Aplicável a diferentes soluções químicas em condições compatíveis de pressão e temperatura.
Podem ser vantajosos para meios corrosivos, respeitando limites mecânicos e térmicos.
Corpo, elementos, flanges, conexões, juntas e elastômeros precisam ser compatíveis com o fluido e o produto dosado.
Exige avaliação de neutralização, elevação de pH, concentração, temperatura e compatibilidade de materiais.
Requer atenção à diluição, liberação de calor, corrosividade e segurança no ponto de injeção.
Sulfato de alumínio, policloreto de alumínio e sais férricos pedem mistura rápida e distribuição uniforme.
Mistura excessivamente agressiva pode degradar cadeias poliméricas e reduzir desempenho na floculação.
Avaliar compatibilidade química, homogeneização e eventual tempo de contato posterior.
Um exemplo didático pode considerar água como fluido principal, vazão nominal de 20 m³/h, vazão mínima de 10 m³/h, vazão máxima de 25 m³/h, diâmetro interno de 50 mm, dosagem de coagulante de 20 L/h, temperatura de 25 °C, pressão disponível de 3 bar e material previsto em aço inoxidável.
Com esses dados, calcula-se a velocidade, verifica-se o regime de escoamento, estima-se a perda de carga e identifica-se se ainda faltam informações para a seleção final.
Coletamos vazão, diâmetro interno, fluido principal, produto dosado, concentração, temperatura, pressão e objetivo da mistura.
Calculamos velocidade, regime de escoamento e perda de carga preliminar para avaliar se a bomba e a linha suportam o equipamento.
Definimos corpo, material, conexões e geometria dos elementos conforme compatibilidade química e exigência operacional.
Após validação dos dados, a NaturalTec prepara a configuração técnica e fabrica o misturador conforme a aplicação.
Homogeneização contínua de produtos químicos em linha, sem partes móveis.
Ideal para grandes áreas, menor perda de carga e melhor distribuição de bolhas.
Desaguamento e contenção de lodo com redução de volume e baixo custo operacional.
O dimensionamento considera vazão mínima e máxima, diâmetro interno, velocidade, viscosidade, densidade, regime de escoamento, produto dosado, perda de carga admissível e qualidade de mistura exigida.
Nem sempre. O diâmetro pode ser igual ao da linha, mas a decisão precisa considerar velocidade, perda de carga, conexões e desempenho de mistura. Uma redução inadequada pode gerar perda de pressão excessiva.
Não existe um valor único para todas as aplicações. A velocidade adequada depende do fluido, da viscosidade, da geometria dos elementos, da perda de carga disponível e do nível de homogeneização necessário.
A perda pode ser estimada por um coeficiente localizado aplicado à pressão dinâmica do escoamento. O cálculo final depende da geometria, do número de elementos e dos dados fornecidos pelo fabricante.
A quantidade depende do regime de escoamento, da relação entre os fluidos, da viscosidade e da qualidade de mistura. Adicionar elementos melhora a redistribuição, mas também aumenta a perda de carga.
O ponto deve ficar próximo da entrada do misturador, em uma posição que conduza o reagente diretamente à região de mistura e evite deposição, reação prematura ou contato concentrado com a parede.
Sim, desde que a geometria e as condições hidráulicas sejam compatíveis. O excesso de cisalhamento pode danificar determinados polímeros e reduzir seu desempenho na floculação.
A seleção pode incluir aço inoxidável, PVC, polipropileno ou outros materiais. A escolha depende da compatibilidade química, temperatura, pressão, abrasividade e exigências sanitárias.
Não. A mistura ocorre pela energia do próprio escoamento ao atravessar os elementos internos. Apesar de não utilizar motor, o equipamento provoca uma perda de carga que deve ser considerada.
Em aplicações de mistura rápida e contínua em linha, pode substituir ou reduzir a necessidade de tanque. Processos que exigem armazenamento, reação prolongada ou elevado tempo de residência podem continuar dependendo de tanque.
É necessário conhecer a concentração, a vazão de dosagem, a reação esperada, a temperatura, a compatibilidade química e a perda de carga disponível. Em diluições e neutralizações, também deve ser avaliada a geração de calor.
São necessários vazões, fluidos, dosagem, concentração, viscosidade, densidade, temperatura, pressão, diâmetro da tubulação, material, conexões e perda de carga admissível.
Dimensionar um misturador estático não deve ser uma escolha baseada apenas no diâmetro da tubulação. Vazão, velocidade, viscosidade, regime de escoamento, produto dosado e perda de carga precisam ser analisados em conjunto.
Com esses dados, é possível selecionar um equipamento compatível com a qualidade de mistura exigida e com as condições hidráulicas reais da instalação.
Envie a vazão, o diâmetro da tubulação, o produto dosado, a concentração, a pressão e a temperatura de operação. A NaturalTec analisa os dados do processo e recomenda uma configuração compatível com a aplicação.
