Misturador Estático industrial Naturaltec
Aplicações industriais para a homogeneização e mistura de líquidos diferentes e gases
- Equalização e mistura eficiente
- Alta eficiência com baixo consumo de energia
- Instalação simples em redes existentes
Baixe nosso Catálogo de Misturadores Estáticos:
Para dimencionarmos corretamente seu projeto de aeração é só preencher esse formulário abaixo:
Para que serve e como funciona o misturador estático Naturaltec?
Divisão do Fluxo
Início da divisão de fluxo de líquidos os gases
O fluxo é dividido
e forçado contra as paredes opostas
Vórtice de Mistura
Desenvolvimento de um Vórtice de Mistura
Os Misturadores Estáticos Naturaltec promovem a mistura e homogeneização de fluidos em escoamento contínuo, sem partes móveis e sem consumo adicional de energia elétrica. São ideais para dosagem de coagulantes, polímeros, álcalis, ácidos e gases em linhas de processo, garantindo reação rápida e uniforme em espaços reduzidos. Podem ser aplicados em ETA/ETE, processos industriais, sistemas de água de refrigeração, indústrias químicas, alimentícias, farmacêuticas e cosméticas.
Modelos customizáveis
| Modelos | Conexão (Pol – MNPT) | Operação (m³/h) |
|---|---|---|
| 500SS | 1/2 | 0,7 – 1,4 |
| 750SS | 3/4 | 1,6 – 3,4 |
| 1000SS | 1 | 3,0 – 5,7 |
| 1500SS | 1.1/2 | 6,4 – 12,8 |
| 2000SS | 2 | 10,9 – 22,8 |
| 2500SS | 2.1/2 | 17,1 – 35,8 |
| 3000SS | 3 | 22,8 – 51,3 |
| 4000SS | 4 | 43,3 – 91,2 |
| 5000SS | 5 | 84,7 – 130,1 |
| 6000SS | 6 | 119,0 – 206,0 |
| 8000SS | 8 | 225,0 – 340,0 |
| 10000SS | 10 | 350,0 – 525,0 |
| 12000SS | 12 | 600,0 – 760,0 |
| 16000SS | 16 | 800,0 – 1.345 |
Misturadores Estáticos NaturalTec são totalmente customizáveis para atender às exigências específicas de cada aplicação. O cliente pode escolher entre diferentes espessuras de corpo (SCH 5, 10, 40 ou OD), materiais (Inox 304L, 316L, PVC) e conexões (Flange, Rosqueável ou Tri-Clamp). Também é possível definir os tipos de elementos internos, acabamentos do casco (polido ou escovado) e inclusão de bico injetor sob medida. Essa flexibilidade permite integração fácil em sistemas existentes e eficiência ideal de mistura. Tudo é produzido sob demanda, garantindo desempenho técnico e compatibilidade total com o processo do cliente. Passe o mouse sobre os hotspots abaixo e veja abaixo a representação de todas as peças envolvidas no desenvolvimento dos misturadores estáticos:
BSP/NPT ou Tri-Clamp
Aplicações dos Misturadores
| Modelos | Conexão (Pol – MNPT) | Operação (m³/h) |
|---|---|---|
| 500SS | 1/2 | 0,7 – 1,4 |
| 750SS | 3/4 | 1,6 – 3,4 |
| 1000SS | 1 | 3,0 – 5,7 |
| 1500SS | 1.1/2 | 6,4 – 12,8 |
| 2000SS | 2 | 10,9 – 22,8 |
| 2500SS | 2.1/2 | 17,1 – 35,8 |
| 3000SS | 3 | 22,8 – 51,3 |
| 4000SS | 4 | 43,3 – 91,2 |
| 5000SS | 5 | 84,7 – 130,1 |
| 6000SS | 6 | 119,0 – 206,0 |
| 8000SS | 8 | 225,0 – 340,0 |
| 10000SS | 10 | 350,0 – 525,0 |
| 12000SS | 12 | 600,0 – 760,0 |
| 16000SS | 16 | 800,0 – 1.345 |
Veja abaixo as principais aplicações dos diferentes segmentos industriais onde nossos misturadores estão instalados:
ETEs e ETAs
Em ETEs e ETAs, os misturadores estáticos otimizam a coagulação e decantação, promovendo a mistura de polímeros e coagulantes para formar flocos e remover ferro e manganês, assegurando qualidade e potabilidade da água.
Indústria de Cosméticos
Na indústria de Cosmético a homogeneização de bases, de fragrâncias e de ativos, resultou em produtos finais estáveis e de alta qualidade.

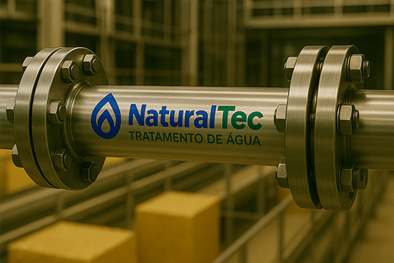

Papel e Celulose
Na indústria de Papel e Celulose, a integração de líquidos e sólidos para a produção de pastas e polpas resultou uniformidade e qualidade na homogeinização dos elementos.

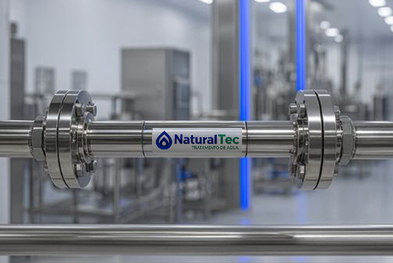

Indústria Farmacêutica
Na indústria Farmacêutica, os misturadores estáticos promovem a mistura controlada de ingredientes ativos, excipientes e aditivos, atendendo rigorosos padrões sanitários.

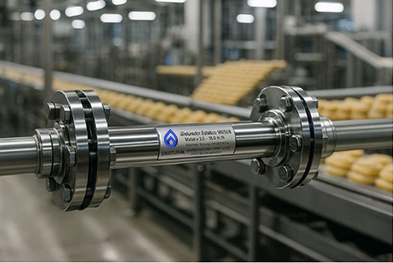

Indústria Alimentícia
Na indústria Alimentícia, os misturadores estáticos asseguram a mistura homogênea de ingredientes e aditivos em processos contínuos, garantindo bebidas e alimentos com consistência padronizada.

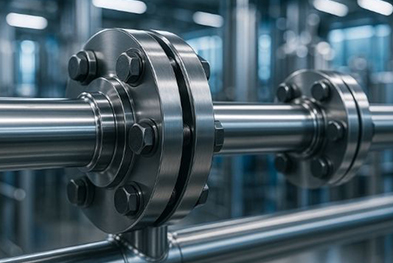

Indústria Química
Na indústria Química, os misturadores estáticos promovem a homogeneização eficiente de reagentes, solventes e aditivos, otimizando processos industriais para a produção de insumos e formulações de alta qualidade.
Todos os produtos de Tratamento Físico Físico-Químico
Difusor Tubular
Ideal para grandes áreas, menor perda de carga e melhor distribuição de bolhas.
Misturador Estático
Homogeneização contínua de produtos químicos em linha, sem partes móveis.
Geobag - Desague de Lodo
Desaguamento e contenção de lodo com redução de volume e baixo custo operacional.
Clientes
Perguntas frequentes sobre misturadores estáticos
Em muitos casos, sim. Para misturas em linha e processos contínuos, o misturador estático pode reduzir ou eliminar a necessidade de tanques agitadores, liberando área construída e reduzindo consumo de energia.
A perda de carga é calculada em função da vazão, viscosidade e geometria interna. No dimensionamento Naturaltec, sempre buscamos um equilíbrio entre eficiência de mistura e perda de carga aceitável para o sistema.
Em fluidos com sólidos, o dimensionamento considera o diâmetro adequado e o tipo de elemento interno para minimizar riscos de incrustação. Além disso, podem ser previstos pontos de inspeção e limpeza conforme a aplicação.
Precisa de apoio no dimensionamento do seu misturador estático?
Envie os dados de vazão, fluido e tubulação que nossa equipe técnica avalia a melhor configuração para o seu projeto.
|
Modelos
|
Conexão (Polegadas)
|
|---|---|
|
500SS
|
1/2"
|
|
750SS
|
3/4"
|
|
1000SS
|
1"
|
|
1500SS
|
1.1/2"
|
|
2000SS
|
2"
|
|
3000SS
|
3"
|
|
4000SS
|
4"
|
|
5000SS
|
5"
|
|
6000SS
|
6"
|
|
8000SS
|
8"
|
|
10000SS
|
10"
|
|
12000SS
|
12"
|
Outros modelos sob consulta técnica.
Cliente: Biancho Indústria, Agricultura e Comércio – Canoas/RS
Data de fornecimento: Março/2025
Produto fornecido: Misturador Estático SN4000SS – Inox 304L Flangeado
Desafio: A Biancho buscava uma solução confiável e contínua para mistura de óleo de soja com glicerina, com vazões variando entre 35 a 46 m³/h para o óleo e 21 a 27,6 m³/h para a glicerina, em processo de escoamento contínuo e temperatura de até 60 °C. A principal exigência era atingir uma mistura homogênea com mínima perda de carga, em linha de processo com tubulação de 4” e pressão de entrada próxima de 2,5 bar.
Solução: A equipe técnica da NaturalTec recomendou o modelo SN4000SS flangeado, construído em aço inoxidável 304L com elementos internos em Inox 316L. O equipamento foi projetado sob medida, considerando:
- Mistura contínua sem necessidade de bico injetor
- Resistência química às propriedades dos fluidos
- Compatibilidade com tubulação existente (4” flange SO ANSI B16.5 #150)
Resultados:
- Operação estável e homogênea, mesmo com diferenças de viscosidade (24,7 cP vs. 30,7 cP)
- Eliminação de variações de qualidade do produto final
- Integração direta na linha sem alterações estruturais
- Redução de custo operacional com manutenção zero
Destaques Visuais
- Misturador estático com polimento externo
- Conexão flangeada padrão industrial
- Aplicação direta em linha de fluido com
- alta eficiência
